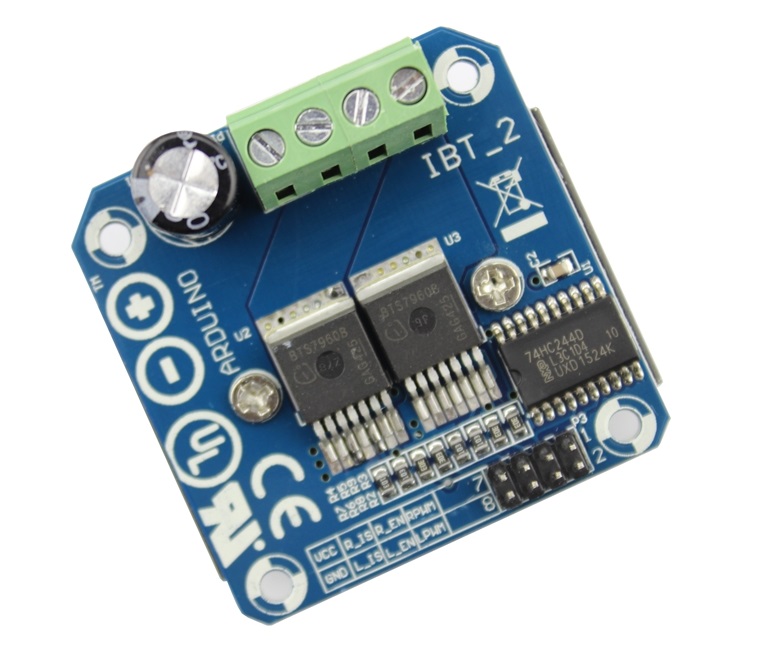

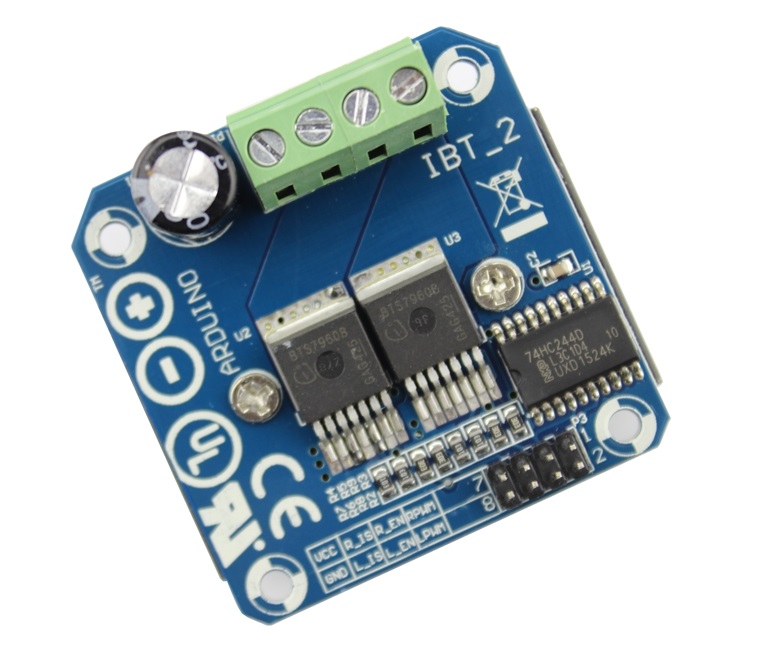

Tên: Mạch cầu H BTS7960 (Cập nhật: 25/03/2019)
Khối lượng
0 (gam)
Thể tích
0 (cm3)
Giá
Số lượng Đơn giá
Còn lại
0
Lượt xem
301
Tài liệu
Thông tin sản phẩm:
Ẩn nội dung
 Thông số kỹ thuật:

    Điện áp: 6 ~ 27VDC

    Dòng điện tải mach: 43A (Tải trở)  hoặc 15A (Tải cảm).

    Tín hiệu logic điều khiển: 3.3 ~ 5V.

    Tần số điều khiển tối đa: 25KHz.

    Tự động shutdown khi điện áp thấp: để tránh điều khiển động cơ ở mức điện áp thấp thiết bị sẽ tự shutdown. Nếu điện áp < 5.5V, driver sẽ tự ngắt điện và sẽ mở lại sau khi điện áp > 5.5V.

    Bảo vệ quá nhiệt: BTS7960 bảo vệ chống quá nhiệt bằng cảm biến nhiệt tích hợp bên trong, đầu ra sẽ bị ngắt khi có hiện tượng quá nhiệt.

    Kích thước: 40 x 50 x12mm.

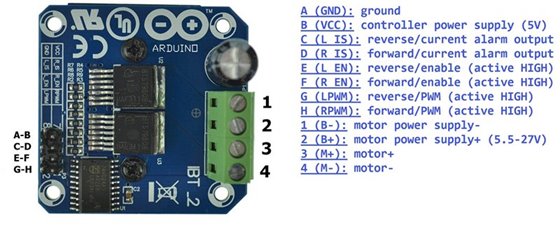

Sơ đồ nối dây:

     VCC : Nguồn tạo mức logic điều khiển ( 5V - 3V3 )

     GND : Chân đất.

     R_EN = 0 Disable nửa cầu H phải. R_EN = 1 : Enable nửa cầu H phải.

     L_EN  = 0 Disable nửa cầu H trái. L_EN = 1 : Enable nửa cầu H trái.

     RPWM và LPWM : chân điều khiển đảo chiều và tốc độ động cơ.

     RPWM = 1 và LPWM = 0 : Mô tơ quay thuận.

     RPWM = 0 và LPWM = 1 : Mô tơ quay  nghịch

     RPWM = 1 và LPWM = 1 hoặc RPWM = 0 và LPWM = 0 : Dừng.

     R_IS và L_IS : kết hợp với điện trở để giới hạn dòng qua cầu H

     Với ứng dụng bình thường RPWM,LPWM nối với GPIO (VD : chân digital 2,3) để điều khiển chiều quay của động cơ.

    Chân R_EN , L_EN nối chung lại rồi nối với PWM (VD chân digital 5) để điều khiển tốc độ động cơ.
